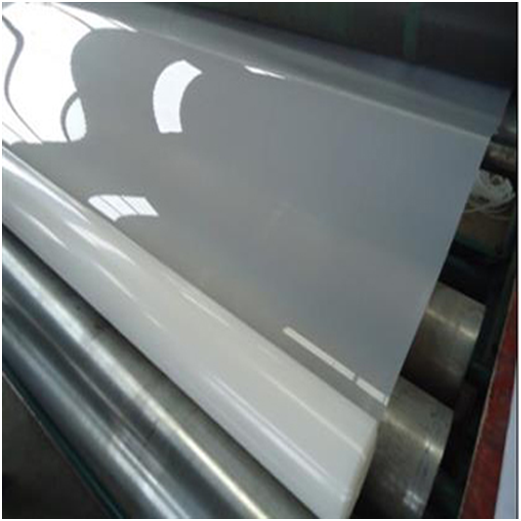

高麵膜堆石壩采用的防滲膜的厚度應在在2mm以上，至今應用較多的材質主要為聚氯乙烯羞羞视频免费观看膜和高密度聚乙烯羞羞视频免费观看膜。由於厚度1mm以上的PE膜材質較硬，既不便於在較陡的坡麵上鋪設拚接，也難以適應蓄水後墊層的變形，所以高麵膜堆石壩宜采用相對柔軟的PVC膜。

膜一側或兩側熱粘針刺無紡織物即為一布一膜型複合膜或兩布一膜型複合膜。若複合工藝可保證膜的物理力學性能滿足設計與規範要求，應優先采用複合膜，織物不僅可以在運輸#鋪設過程中保護防滲膜免受損傷，而且可提供平麵排水通道，有利於膜體穩定。對於高麵膜堆石壩，應采用規格為400g/㎡以上的針刺無紡織物。

若膜的上下兩麵分別采用鋪設針刺無紡織物的措施，則需校核膜與織物之間的界麵穩定性。處於堆石體過渡層上的即為墊層，墊層的形式一般有顆粒型和非顆粒型。對於高麵膜堆石壩而言，切不可采用黏性土作為墊層形成所謂組合式防滲結構(芯膜堆石壩可采用該組合防滲結構形式) ，因為大麵積膜體難以避免一些細小缺陷存在，低透水性材料不利於膜下遊側排水，通過這些細小缺陷的滲水會積聚在膜與黏性土之間，當庫水下降至積水部位以下時，將影響該部分膜體的穩定。因此，不管是顆粒型墊層還是非顆粒型墊層，均應為透水性墊層。

若采用顆粒型墊層，宜用河床開采的細礫，厚度不宜小30cm，一般表麵需噴灑乳化瀝青或水泥砂漿，以加強顆粒墊層表麵的穩定性，利於防滲膜的鋪設及膜與墊層之間的平整接觸; 此外，顆粒型墊層應該是自濾的，能抵禦滲透變形。

非顆粒型墊層可在顆粒墊層上增設，總厚度仍不小於30cm。非顆粒型墊層也應為透水墊層，可為水泥透水混凝土或聚合物透水混凝土，厚度10cm以上。透水混凝土墊層適於防滲膜的鋪設、拚接。膜-無紡織物或複合膜之上即為保護層。對於高麵膜堆石壩，趨於省略顆粒保護層，直接采用混凝土板或混凝土塊，既作為壩麵護坡又作為防滲膜的保護層，厚度宜在20cm以上。混凝土保護層可預製也可現澆，但都應設置排水。預製混凝土因抗風浪需要較大麵積，搬運鋪設過程中較易損傷防滲膜; 由於鋼筋施工同樣容易損傷防滲膜，所以現澆混凝土一般采用素混凝土，趨於采用聚丙烯纖維混凝土。
轉載請注明出處：http://www.hkzxjy.com
